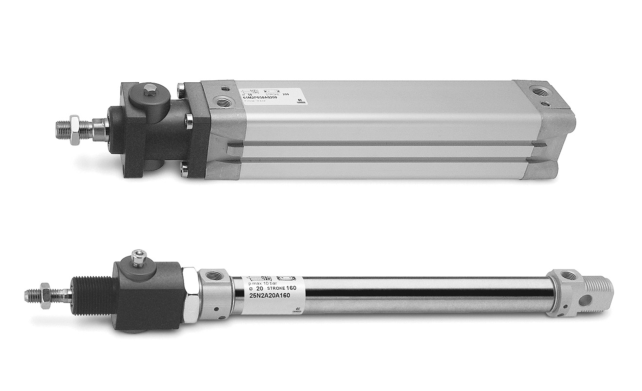

Изображение временно недоступноСтопоры штока
Серия RL
Механическое удержание остановленного штока пневмоцилиндра.
- Для цилиндров ISO 6431/VDMA и ISO 6432
- Диаметры цилиндров 20–125 мм
- Для удержания неподвижного штока
О серии RL
Серия RL предназначена для фиксации штока после прекращения движения. Стопор выбирают по диаметру цилиндра, внешней нагрузке и схеме управления. При его установке требуется проверить необходимое удлинение штока по размерной таблице.
Стопор RL применяется после остановки штока. Использовать его для торможения движущейся нагрузки нельзя.
Основные характеристики
| Совместимость | Пневмоцилиндры ISO 6431/VDMA и ISO 6432 |
|---|---|
| Диаметры цилиндров | 20, 25, 32, 40, 50, 63, 80, 100, 125 мм |
| Назначение | Удержание штока после остановки |
| Монтаж | Требуется проверка удлинения штока по документации |
Товары и исполнения
Исполнение подбирается по параметрам задачи. Укажите ход, нагрузку и условия установки.
Составить запросТехническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
