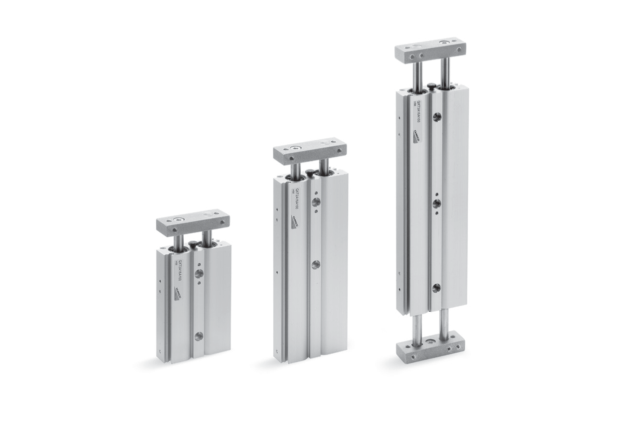

Изображение временно недоступноСдвоенные пневмоцилиндры
Серия QX
Два параллельных цилиндра для направляемого движения с увеличенным усилием.
- Парные диаметры 10×2–32×2 мм
- Ходы от 10 до 100 мм
- Магнитное исполнение
О серии QX
Серия QX объединяет два штока и общую выходную платформу. При одинаковом давлении два поршня позволяют удвоить усилие относительно одного цилиндра соответствующего диаметра. QXT использует подшипники скольжения, QXB — подшипники качения.
Основные характеристики
| Конструкция QXT | направляющие с подшипником скольжения |
|---|---|
| Конструкция QXB | направляющие с подшипником качения |
| Действие | двустороннего действия, магнитные |
| Диаметры цилиндров | 10x2, 16x2, 20x2, 25x2, 32x2 мм |
| Ход поршня | 10 ... 100 мм |
| Рабочее давление | 1 ... 10 бар |
| Скорость перемещения | 50 ... 500 мм/с |
| Рабочая температура | 0°C ... +80°C |
| Материал корпуса и фланцев | анодированный алюминий |
| Материал штока | нержавеющая сталь AISI 303 |
Товары и исполнения
Исполнение подбирается по параметрам задачи. Укажите ход, нагрузку и условия установки.
Составить запросТехническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
