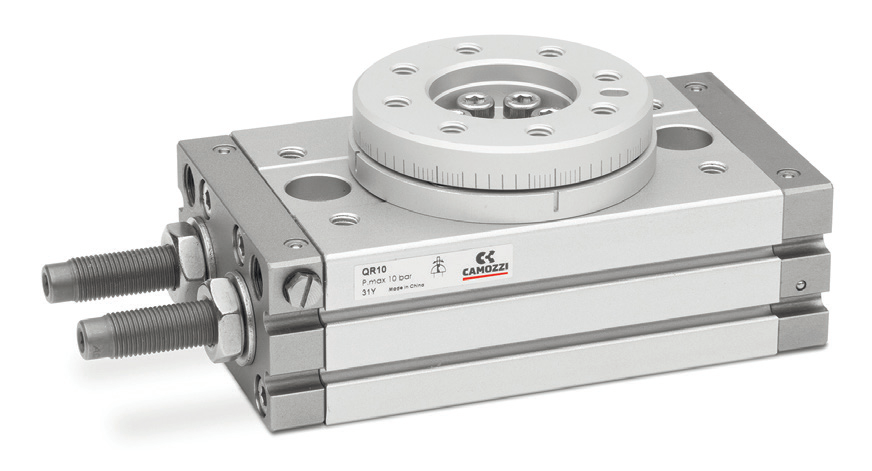

Поворотные пневмоцилиндры с фланцем
Серия QR
Реечные поворотные приводы с регулируемым углом до 190° и монтажным фланцем.
- Регулируемый угол 0–190°
- Механические упоры или гидроамортизаторы
- Магнитные датчики CSC / CSD
О серии QR
Серия QR преобразует движение поршней во вращение фланца через передачу «рейка–шестерня». На фланец можно установить деталь или оснастку. Угол задают регулировочными винтами либо гидроамортизаторами. При выборе типоразмера учитывают момент инерции нагрузки, время поворота и допустимую кинетическую энергию выбранного торможения.
Основные характеристики
| Типоразмеры | 07, 10, 20, 30, 50 |
|---|---|
| Действие | двустороннее |
| Передача | рейка–шестерня |
| Угол поворота | 0–190° |
| Повторяемость | менее 0,2° |
| Рабочее давление | 1–10 бар; типоразмер 07 — до 7 бар; с амортизаторами — до 6 бар |
| Рабочая температура | 0…+70 °C |
| Корпус и поворотный фланец | алюминий |
| Рейка и шестерня | сталь |
| Подшипник | шариковый |
| Уплотнения | NBR и PTFE |
Исполнения и принадлежности
Товары серии
Каталог исполнений дополняется. Если нужного артикула нет в списке, укажите его в запросе.
Позиций: 1
Совпадений нет
Измените артикул или сбросьте фильтры.
Техническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
