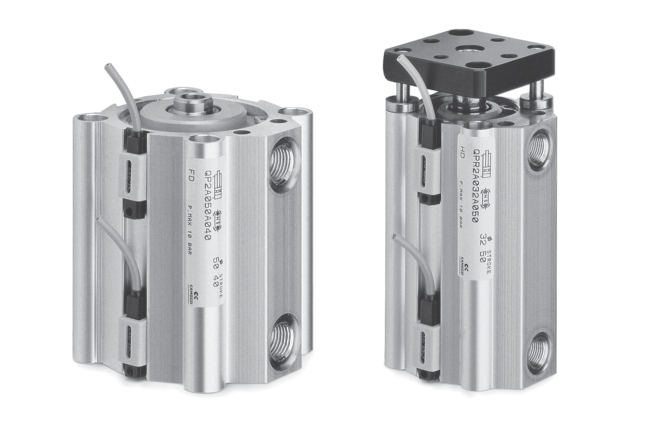

Короткоходные пневмоцилиндры Camozzi QP / QPRИзображение временно недоступно
Иллюстрация серии. Внешний вид, размеры и комплектация зависят от исполнения.
CAMOZZI

Короткоходные пневмоцилиндры
Серия QP / QPR

Компактные цилиндры, включая исполнение с противоповоротной платформой.

  • Одно- и двустороннее действие
  • Магнитное исполнение
  • QPR — платформа и направляющие
Выбрать исполнениеХарактеристики

О серии QP / QPR

QP предназначен для коротких линейных перемещений, прижима и фиксации. QPR дополняет цилиндр направляющими и платформой, ограничивающими поворот нагрузки. В корпусе предусмотрены пазы под магнитные датчики положения.

Основные характеристики

Конструкция QPкомпактный профиль, магнитный
Конструкция QPRкомпактный профиль, с противоповоротной платформой и направляющими, магнитный
Действиеодно- и двустороннего действия
Диаметры12, 16, 20, 25, 32, 40, 50, 63, 80 и 100 мм
Ход поршня1 ... 200 мм
Рабочее давление1 ... 10 бар, 2 ... 10 бар
Рабочая температура0°C ... +80°C
Материал корпусаанодированный алюминий
Материал штоканержавеющая сталь
УплотненияNBR

Исполнения и принадлежности

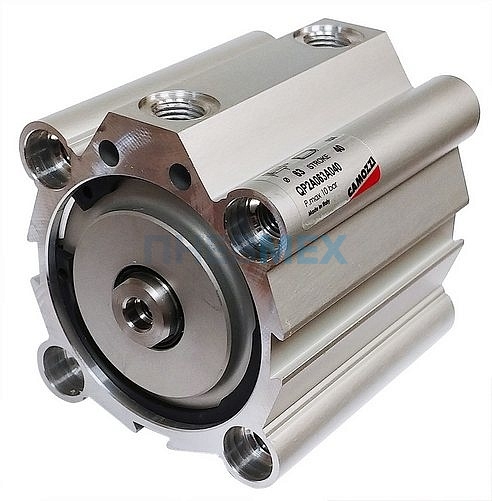

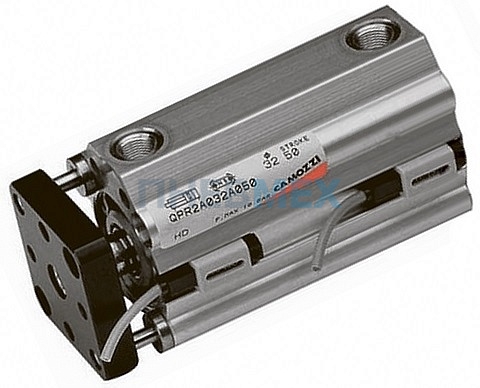

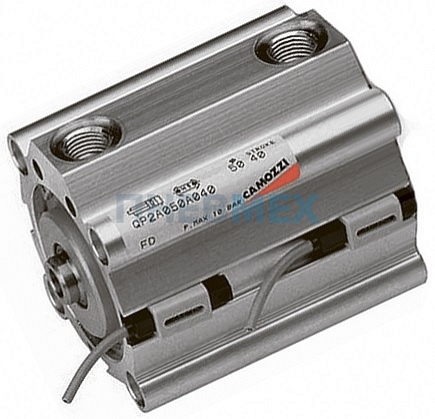

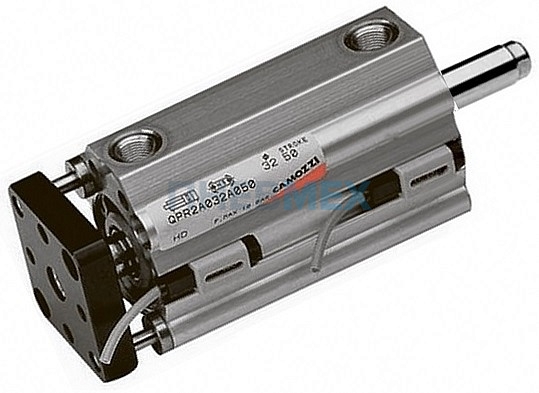

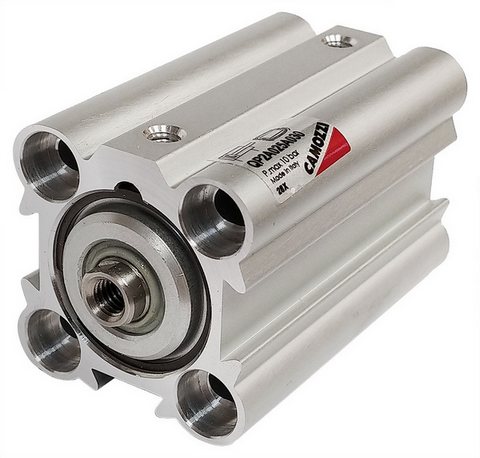

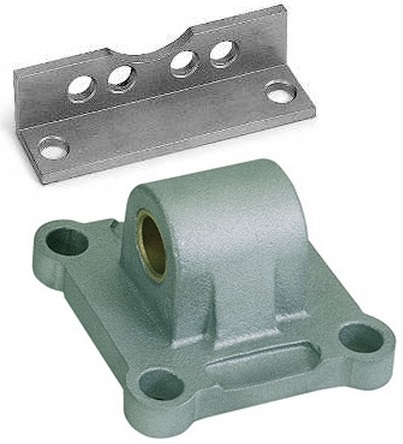

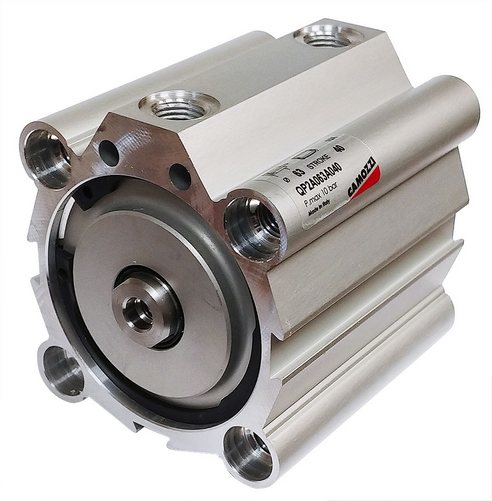

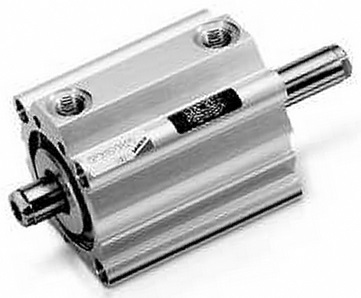

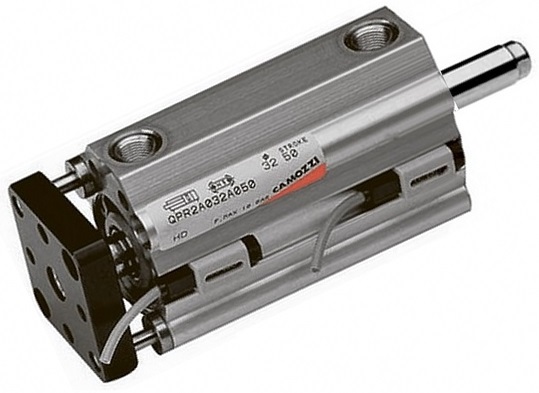

Короткоходные пневмоцилиндрыСерия QP / QPRОдностороннего действия. Серия QP1AПосмотреть исполненияКороткоходные пневмоцилиндрыСерия QP / QPRДвустороннего действия. Серия QP2AПосмотреть исполненияКороткоходные пневмоцилиндрыСерия QP / QPRДвустороннего действия, проходной шток. Серия QP3AПосмотреть исполненияКороткоходные пневмоцилиндрыСерия QP / QPRДвустороннего действия, противоповоротная платформа. Серия QPR2AПосмотреть исполненияКороткоходные пневмоцилиндрыСерия QP / QPRДвустороннего действия, противоповоротная платформа, проходной шток. Серия QPR3AПосмотреть исполненияКороткоходные пневмоцилиндрыСерия QP / QPRПринадлежности для пневмоцилиндров Camozzi серии QP-QPRПосмотреть исполнения

Товары серии

Каталог исполнений дополняется. Если нужного артикула нет в списке, укажите его в запросе.

Позиций: 184

Техническая документация

PDFТехническое описание пневмоцилиндров серий QP-QPRPDFРемкомплекты для пневмоцилиндров серии QP-QPR

Эта документация находится в архивном разделе производителя. Актуальность исполнения и возможность поставки уточняются по запросу.

Подбор и заказ оборудования

Цена и наличие

Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.

Доставка по Крыму

Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.

Оплата и гарантия

Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.

Что проверить при подборе привода

Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.

Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
