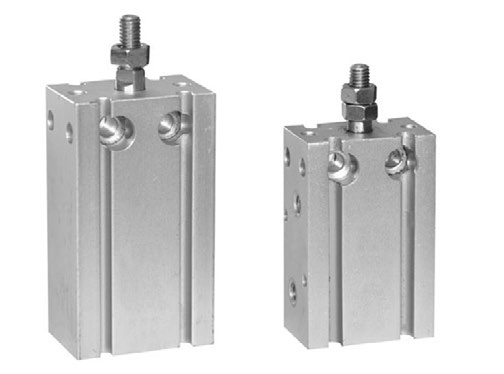

Компактные пневмоцилиндры
Серия QD
Небольшие цилиндры в алюминиевом корпусе для прижима, сборки и коротких перемещений.
- Диаметры 6–32 мм
- Магнитные и немагнитные версии
- Стандартный шток или противоповоротное исполнение
О серии QD
Серия QD позволяет разместить привод в тесном узле или установить несколько цилиндров рядом. Доступны возвратная пружина, управление воздухом в обе стороны и проходной шток. Для сохранения ориентации инструмента выбирают противоповоротное исполнение. Магнитную версию подбирают, когда требуется контроль положения поршня.
Основные характеристики
| Диаметры цилиндров | 6, 10, 16, 20, 25, 32 мм |
|---|---|
| Действие | одно- и двустороннее |
| Рабочее давление | 1,5–10 бар: двустороннее; 2–10 бар: одностороннее |
| Рабочая температура | −10…+60 °C; при сухом воздухе от −20 °C |
| Корпус | анодированный алюминий |
| Шток | хромированная сталь |
| Монтаж | винтами или скобами |
| Магнитное исполнение | M — магнитное; N — немагнитное |
| Ход | по таблице доступных ходов для выбранного диаметра и действия |
Исполнения и принадлежности
Двустороннего действия — QD…2Посмотреть исполнения→Одностороннего действия — QD…1 / QD…4Посмотреть исполнения→С проходным штоком — QD…3Посмотреть исполнения→Двустороннего действия с противоповоротом — QD…2RПосмотреть исполнения→С пружиной и противоповоротом — QD…1R / QD…4RПосмотреть исполнения→С проходным штоком и противоповоротом — QD…3RПосмотреть исполнения→Товары серии
Каталог исполнений дополняется. Если нужного артикула нет в списке, укажите его в запросе.
Позиций: 1
Совпадений нет
Измените артикул или сбросьте фильтры.
Техническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
