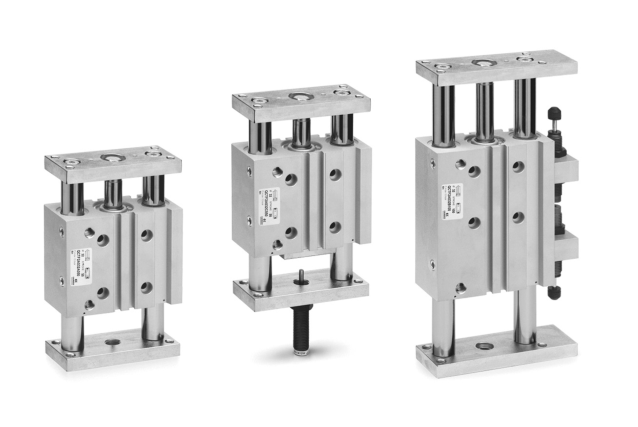

Изображение временно недоступноМодули линейного перемещения
Серия QCTF / QCBF
Линейные модули для восприятия поперечной нагрузки и момента.
- Диаметры 20, 25, 32 и 40 мм
- Ходы от 20 до 200 мм
- Магнитные цилиндры двустороннего действия
О серии QCTF / QCBF
QCTF использует самосмазывающиеся подшипники скольжения, QCBF — линейные шариковые подшипники. Модули объединяют привод и направляющую в компактной конструкции. Исполнение выбирают по нагрузке, ходу и требованиям к прямолинейности движения.
Основные характеристики
| Конструкция QCTF | направляющие с подшипником скольжения |
|---|---|
| Конструкция QCBF | направляющие с подшипником качения |
| Действие | двустороннего действия, магнитные |
| Диаметры цилиндров | 20, 25, 32, 40 мм |
| Ход поршня | 20 ... 200 мм |
| Рабочее давление | 1 ... 10 бар |
| Скорость перемещения | 50 ... 500 мм/с |
| Рабочая температура | 0°C ... +80°C |
| Материал корпуса | анодированный алюминий |
| Материал штока | нержавеющая сталь |
| Уплотнения | полиуретан |
Товары и исполнения
Исполнение подбирается по параметрам задачи. Укажите ход, нагрузку и условия установки.
Составить запросТехническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
