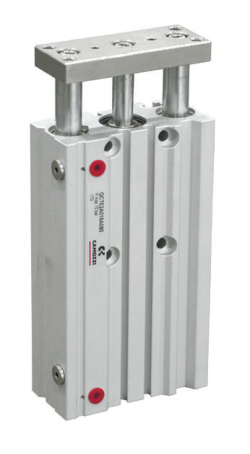

Компактные цилиндры с направляющими Camozzi QCTE / QCBEИзображение временно недоступно
Иллюстрация серии. Внешний вид, размеры и комплектация зависят от исполнения.
CAMOZZI

Компактные цилиндры с направляющими
Серия QCTE / QCBE

Магнитные цилиндры с направляющей платформой и механическим торможением.

  • Диаметры 6–63 мм
  • Ходы от 5 до 250 мм
  • Двустороннее действие
Выбрать исполнениеХарактеристики

О серии QCTE / QCBE

QCTE использует подшипники скольжения, QCBE — подшипники качения. Конструкция объединяет цилиндр и направляющие в алюминиевом корпусе. Монтаж выполняется через резьбовые отверстия, а положение можно контролировать датчиками CSC.

Основные характеристики

Конструкция QCTEкомпактный с направляющими, с подшипником скольжения
Конструкция QCBEкомпактный с направляющими, с подшипником качения
Действиедвустороннего действия, магнитные
Исполнениефиксированное механическое торможение (стандарт)
Диаметры цилиндров6, 10, 12, 16, 20, 25, 32, 40, 50, 63 мм
Ход поршня5 ... 250 мм
Рабочее давление1 ... 10 бар
Рабочая температура- 20°C ... +80°C
Материал корпусаалюминиевый сплав
Материал платформыалюминиевый сплав
Материал направляющейсталь
Материал штокасталь
УплотненияNBR, полиуретан (TPU)
Креплениерезьбовые отверстия в корпусе цилиндра

Исполнения и принадлежности

Компактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 12 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 16 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 20 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 25 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 32 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 40 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 50 ммПосмотреть исполненияКомпактные цилиндры с направляющимиСерия QCTE / QCBEСерия QCTE, Ø 63 ммПосмотреть исполнения

Товары серии

Каталог исполнений дополняется. Если нужного артикула нет в списке, укажите его в запросе.

Позиций: 74

Техническая документация

PDFТехническое описание пневмоцилиндров серий QCTE-QCBEPDFТаблица усилий на штоке пневмоцилиндров

Подбор и заказ оборудования

Цена и наличие

Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.

Доставка по Крыму

Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.

Оплата и гарантия

Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.

Что проверить при подборе привода

Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.

Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
