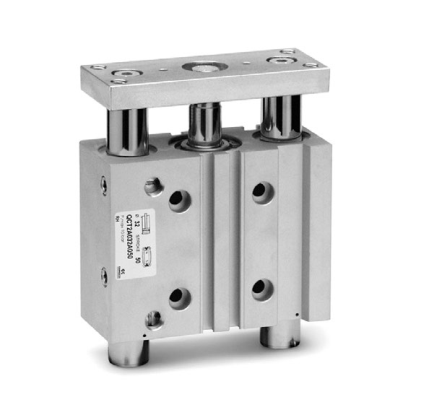

Цилиндры со встроенными направляющими
Серия QCT / QCB
Направляемое линейное движение с подшипниками скольжения или качения.
- Диаметры 16–80 мм
- Двустороннее действие
- Ходы от 10 до 200 мм
О серии QCT / QCB
В QCT направляющая работает на подшипниках скольжения, в QCB — на подшипниках качения. Обе версии имеют магнитный поршень и демпфирование в конце хода. Корпус допускает несколько способов монтажа; датчики устанавливаются в Т-образные пазы.
Основные характеристики
| Конструкция QCT | направляющие с подшипником скольжения |
|---|---|
| Конструкция QCB | направляющие с подшипником качения |
| Действие | двустороннего действия, магнитные |
| Диаметры цилиндров | 16, 20, 25, 32, 40, 50, 63, 80 мм |
| Ход поршня | 10 ... 200 мм |
| Рабочее давление | 1 ... 10 бар |
| Скорость перемещения | 50 ... 500 мм/с |
| Рабочая температура | - 20°C ... +80°C |
| Материал корпуса | анодированный алюминий |
| Материал штока | нержавеющая сталь AISI 303 |
| Уплотнения | полиуретан |
Исполнения и принадлежности
Товары серии
Позиций: 120
Совпадений нет
Измените артикул или сбросьте фильтры.
Техническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
