Изображение временно недоступноПневмоцилиндры ISO 15552
Серия 63
Два варианта корпуса: алюминиевый профиль или круглая гильза с открытыми шпильками.
- Диаметры 32–125 мм
- Регулируемое демпфирование
- Профиль или круглая гильза
О серии 63

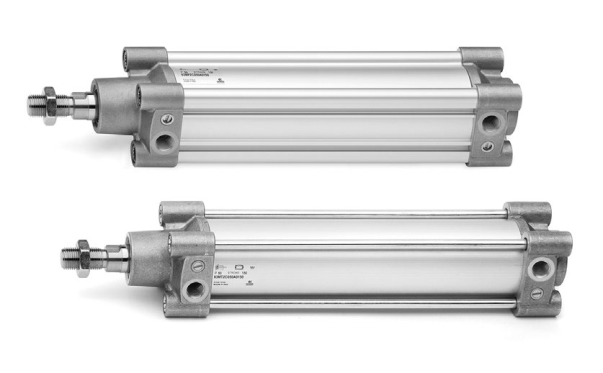

Серия 63 предлагает профильное исполнение 63MP2C и исполнение 63MT2C с круглой гильзой. Положение магнитного поршня контролируется датчиками в пазах корпуса. Помимо стандартной версии предусмотрены специальные варианты по трению и температуре; их параметры уточняют по полному коду заказа.
Основные характеристики
| Стандарт | ISO 15552 (DIN/ISO 6431/VDMA 24562) |
|---|---|
| Действие | одно- и двустороннего действия, магнитные |
| Демпфирование | с регулируемым демпфированием в конце хода |

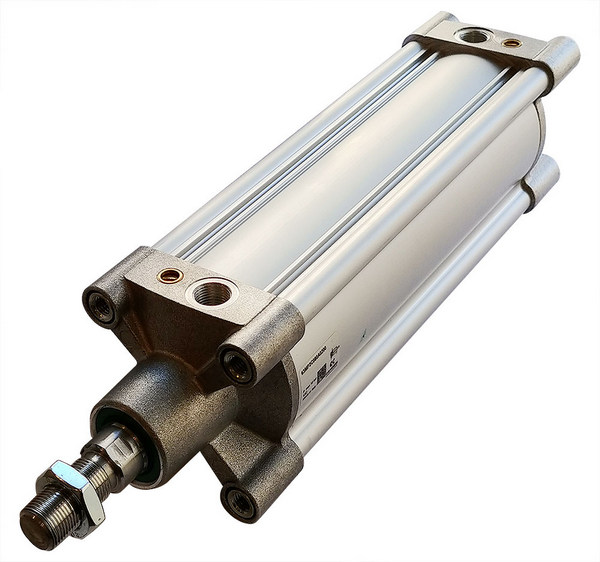

| Конструкция вариант 1 | алюминиевый профиль, шпильки внутри |

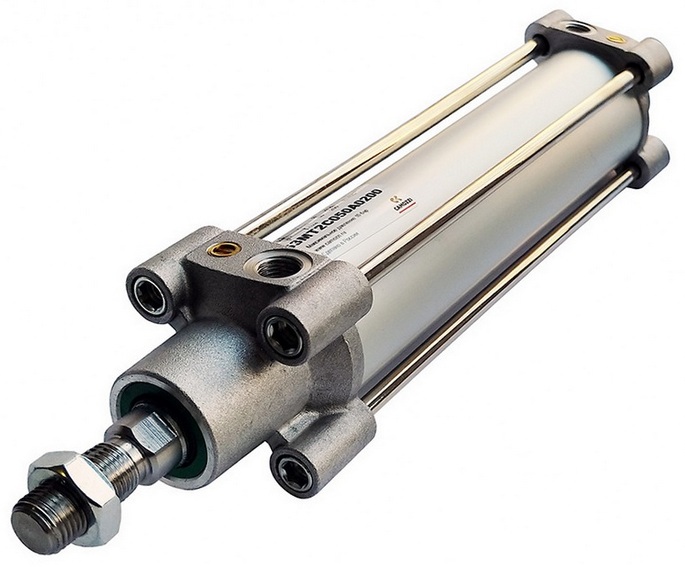

| Конструкция вариант 2 | круглая гильза, наружные стяжные шпильки |
| Версии | стандарт, с низким трением, низко и высокотемпературная |
| Диаметры цилиндров | 32, 40, 50, 63, 80, 100, 125 мм |
| Стандартный ход | 10 ... 2500 мм |
| Рабочее давление | 1 ... 10 бар |
| Рабочая температура | 0°C ... +80°C |
| Материал гильзы или профиля | анодированный алюминий |
| Материал штока | нержавеющая сталь |
| Материал крышек | алюминий |
| Материал поршня | алюминий или технополимер |
| Уплотнение поршня | полиуретан |
Исполнения и принадлежности
Товары и исполнения
Список исполнений дополняется. Для подбора оборудования укажите артикул или параметры задачи.
Составить запросТехническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
