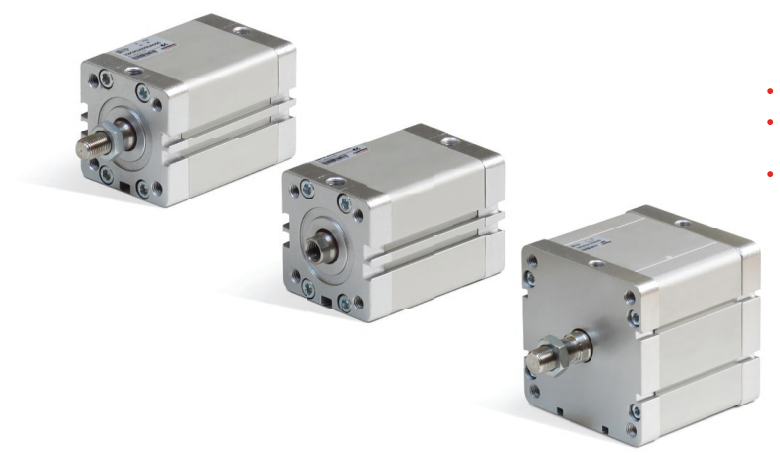

Изображение временно недоступноКомпактные пневмоцилиндры
Серия 32K
Магнитные цилиндры двустороннего действия с компактным корпусом.
- Двустороннее действие
- Диаметры от 12 до 160 мм
- Минимальный ход с магнитным датчиком — 10 мм
О серии 32K
Серия 32K использует алюминиевые крышки и гильзу, стальной шток и уплотнения NBR/TPU. Крепление выполняется через резьбовые отверстия в крышках или с помощью подвесок. Присоединительные размеры соответствуют ISO 21287 с исключением по длине корпуса.
Основные характеристики
| Конструкция | профиль, компактное исполнение |
|---|---|
| Действие | двустороннего действия, магнитный |
| Материалы | гильза и крышки – алюминиевый сплав; шток – сталь AISI303; поршень – алюминиевый сплав; уплотнения – NBR, TPU |
| Крепление | по резьбовым отверстиям в крышках, используя подвески |
| Рабочая температура | 0°... 70°C (при сухом воздухе -20°C) |
| Рабочее давление | 0.15 ... 10 бар – для цилиндра двустороннего действия |
| Рабочая среда | очищенный воздух без необходимости маслораспыления |
| Ход* (мин. – макс.) | Ø 12, 16, 20, 25 = 5 ... 300мм; Ø 32, 40, 50, 63 = 5 ... 400 мм; Ø 80, 100, 125, 160 = 5 ... 500 мм |
Товары и исполнения
Исполнение подбирается по параметрам задачи. Укажите ход, нагрузку и условия установки.
Составить запросТехническая документация
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе привода
Диаметр и ход, рабочее давление, усилие и нагрузку, монтажные размеры, резьбу штока, тип действия, демпфирование и необходимость датчиков. Для замены приложите обозначение установленного цилиндра и чертёж.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
