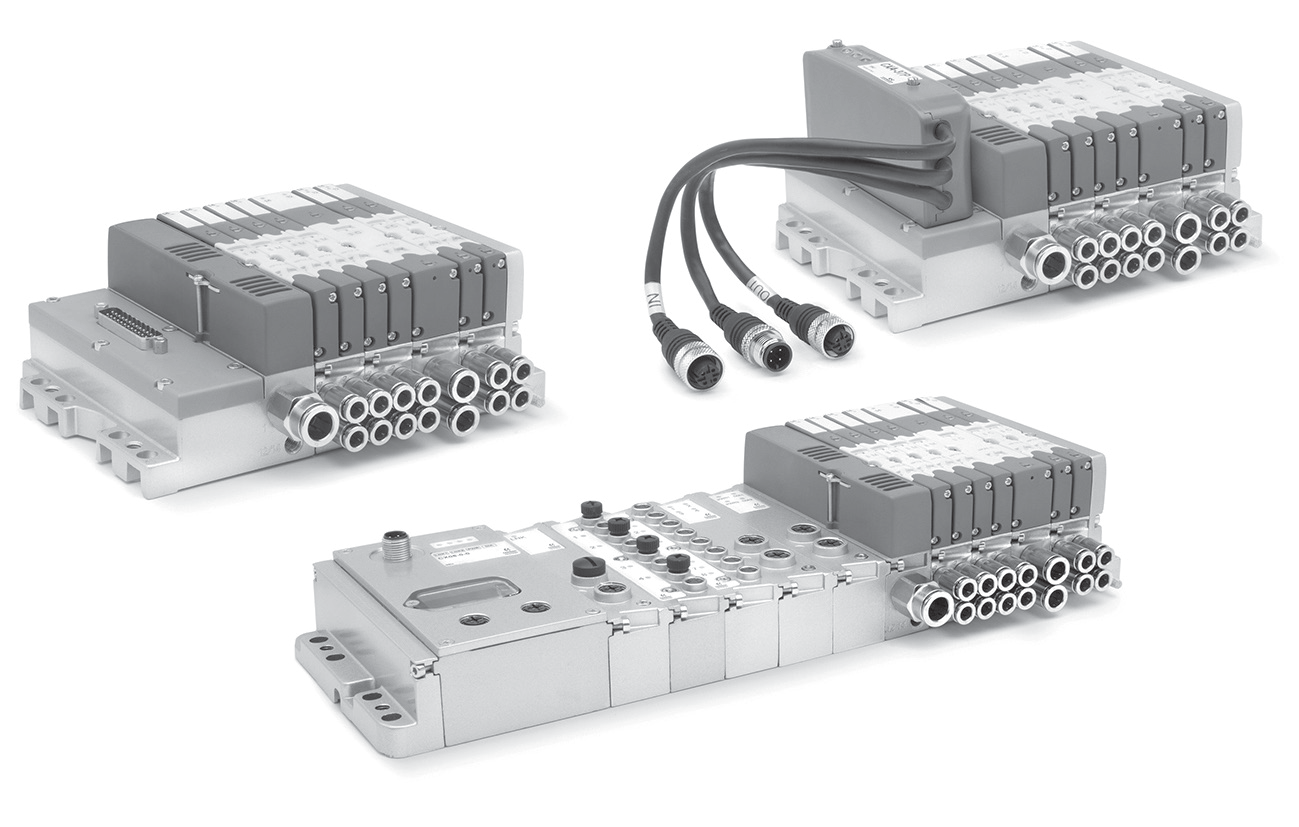

Пневмоострова HN
Модульная система с двумя типоразмерами распределителей. На одной позиции плиты размещаются два клапана размера 10,5 мм либо один клапан размера 21 мм.
Характеристики семейства
| Типоразмеры | 10,5 мм и 21 мм |
|---|---|
| Расход | 400 Нл/мин для 10,5 мм; 700 Нл/мин для 21 мм |
| Рабочее давление | −0,9…10 бар |
| Давление управления | 3…7 бар; для двойных 2/2 и 3/2 при рабочем давлении свыше 6 бар — 4,5…7 бар |
| Температура | 0…+50 °C |
| Питание | 24 V DC ±10% |
| Защита | IP65 |
| Подключение | D-Sub 25 / 37 контактов; Fieldbus через CX |
Исполнения и особенности
- Функции: 5/2, 5/3 с закрытым центром, двойные 2/2 и 3/2.
- Выходы размера 1: M7 или трубка Ø4 / Ø6; размера 2: G1/8 или Ø6 / Ø8.
- Предусмотрены версии PNP / NPN; схемы электрических соединений приведены в PDF.
Подбор конфигурации
Состав и полный код заказа определяются по схеме системы. Выберите исполнение и компоненты по таблицам PDF или отправьте техническое задание для подбора сборки.
Техническая документация
Открыть PDF · стр. 2PDF на catalog.camozzi.ru ↗Каталог производителя ↗Источник: catalog.camozzi.ru. PDF сохранён в этой версии сайта. Размеры, схемы и кодировку заказа смотрите в документации выбранного исполнения.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что указать для конфигурации острова
Число и схему распределителей, расход, питание, интерфейс управления, протокол сети, число входов и выходов, зоны давления и требования к безопасности. Итоговая комплектация определяется согласованной конфигурацией.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
