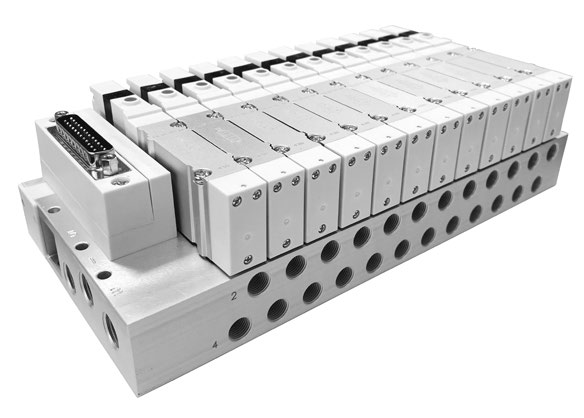

Пневмоострова HL, версии VB и VC
Острова на базе распределителей шириной 11 или 15 мм. В каталоге представлены варианты с боковыми и нижними пневматическими выходами, в том числе для размещения в шкафах управления.
Характеристики семейства
| Типоразмеры | 11 мм / 15 мм |
|---|---|
| Расход | 300 / 700 Нл/мин соответственно |
| Рабочее давление | 1,5…8 бар; для распределителей 5/3 — 2…8 бар |
| Температура | 0…+50 °C |
| Питание | 24 V DC ±10% |
| Защита | IP40 |
| Подключение | D-Sub 25 / 44 pin; Fieldbus по комплектации |
| Функции | 5/2; 5/3 — закрытый центр, наполнение или сброс; двойные 3/2 |
Исполнения и особенности
- Выходы размера 11: M7 или цанга Ø4 / Ø6.
- Выходы размера 15: G1/8 или цанга Ø4 / Ø6 / Ø8.
- Максимальное число клапанов зависит от типа подключения и количества управляющих сигналов; проверяется по таблицам PDF.
Подбор конфигурации
Состав и полный код заказа определяются по схеме системы. Выберите исполнение и компоненты по таблицам PDF или отправьте техническое задание для подбора сборки.
Техническая документация
Открыть PDF · стр. 1PDF на catalog.camozzi.ru ↗Каталог производителя ↗Источник: catalog.camozzi.ru. PDF сохранён в этой версии сайта. Размеры, схемы и кодировку заказа смотрите в документации выбранного исполнения.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что указать для конфигурации острова
Число и схему распределителей, расход, питание, интерфейс управления, протокол сети, число входов и выходов, зоны давления и требования к безопасности. Итоговая комплектация определяется согласованной конфигурацией.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
