HF серия, высокого давления в литом алюминиевом корпусе, 50 бар

HF серия, высокого давления в литом алюминиевом корпусе, 50 бар. Корпус выбирают по давлению, расходу и присоединению. Для серий с таблицами сменных элементов отдельно указаны их обозначения и назначение.

Отправить запрос

Общие параметры серии

Давление	50 бар
Производ-ть	71 - 799 Нм³/ч
Соединение	1/2’’ - 2’’
Темп. диапазон	1,5 - 65 °C
Стандартный цвет	RAL 7040

Модели и исполнения

Таблицы параметров и размеров

Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.

Таблица 1 · Области применения:

Модель корпуса / фильтра	Присоединение, в дюймах	Макс. раб. давление, бар/psi	Производительность / (при 7 бар / д.в., 20 °C), Нм³/ч	Производительность / (при 7 бар / д.в., 20 °C), scfm	Размеры, мм, A	Размеры, мм, B	Размеры, мм, C	Размеры, мм, D	Вес, кг
HF 007	1/2"	50/725	71	42	250	110	30	80	2,1
HF 010	3/4"	50/725	112	66	250	110	30	90	2,1
HF 018	1"	50/725	204	120	250	110	30	140	2,1
HF 047	1 1/4"	50/725	282	166	535	160	45	260	9,5
HF 070	1 1/2"	50/725	400	235	535	160	45	360	9,5
HF 094	2"	50/725	494	291	715	160	45	540	12,2
HF 150	2"	50/725	799	470	715	160	45	550	12,2
HF 200	3"	50/725	2160	1270	862	198	70	620	30,4
HF 240	3"	50/725	2760	1620	1010	198	70	780	34,9

Таблица 2 · Области применения:

модель корпуса / фильтра	B / спеч.фильтр 15 мкм	P / префильтр 3 мкм	R / префильтр 1 мкм	M / микрофильтр 0,1 мкм	S / микрофильтр 0,01 мкм	A / акт. уголь
HF 007	HF 6060 B	HF 6060 P	HF 6060 R	HF 6060 M	HF 6060 S	HF 6060 A
HF 010	HF 7060 B	HF 7060 P	HF 7060 R	HF 7060 M	HF 7060 S	HF 7060 A
HF 018	HF 12060 B	HF 12060 P	HF 12060 R	HF 12060 M	HF 12060 S	HF 12060 A
HF 047	HF 22090 B	HF 22090 P	HF 22090 R	HF 22090 M	HF 22090 S	HF 22090 A
HF 070	HF 32090 B	HF 32090 P	HF 32090 R	HF 32090 M	HF 32090 S	HF 32090 A
HF 094	HF 50090 B	HF 50090 P	HF 50090 R	HF 50090 M	HF 50090 S	HF 50090 A
HF 150	HF 51090 B	HF 51090 P	HF 51090 R	HF 51090 M	HF 51090 S	HF 51090 A
HF 200	HF 51140 B	HF 51140 P	HF 51140 R	HF 51140 M	HF 51140 S	HF 51140 A
HF 240	HF 75140 B	HF 75140 P	HF 75140 R	HF 75140 M	HF 75140 S	HF 75140 A

Таблица 3 · Области применения:

Параметр	B спеч.фильтр 15 мкм	P префильтр 3 мкм	R префильтр 1 мкм	M микрофильтр 0,1 мкм	S микрофильтр 0,01 мкм	A акт. уголь
класс качества по твёрдым частицам (ISO 8573‑1)	7	6	3	2	1	1^[3]
остаточное содержание масла [мг/м³]	-	-	-	<0,1	<0,01	<0,005
класс качества - масла (ISO 8573‑1)	—	—	—	2	1	1
перепад давления для нового элемента [мбар / psi]	20 / 0,29	10 / 0,145	20 / 0,29	50 / 0,725	80 / 1,16	60 / 0,87
замена фильтроэлемента при перепаде давления [мбар / psi]	^[1]	350 / 5,07	350 / 5,07	350 / 5,07	350 / 5,07	6 месяцев ^[2]
материал фильтроэлемента	спеченная бронза	акриловое волокно, целлюлоза	боросиликатное микроволокно	боросиликатное микроволокно	боросиликатное микроволокно	акт. уголь
гафрированный материал	-	✓	✓	✓	✓	-
намотанный материал	-	-	-	-	-	✓
спеченный фильтр	✓	-	-	-	-	-
мин. рабочая температура (°C / °F)	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35
макс. рабочая температура (°C / °F)	65 / 149	65 / 149	65 / 149	65 / 149	65 / 149	45 / 113

Таблица 4 · Дополнительные данные

Рабочее давление [бар]	3	5	7	10	13	16	20	30	40	50
Рабочее давление [psi]	44	72	100	145	189	232	290	435	580	725
Корректирующий фактор	0,50	0,75	1	1,38	1,75	2,00	2,50	3,88	4,63	5,75

Области применения серии

Пищевая промышленность · Производство пластмасс · Электронная техника · Лакокрасочная промышленность · Химическая промышленность · Автомобильная промышленность · Нефтегазохимическая промышленность · Общее промышленное применение

Примечания к исполнению и измерениям

[1] Фильтроэлемент В может быть очищен при помощи ультразвуковых ванн или очисткой противотоком. Интервалы между очисткой зависят от области применения. При необходимости замените фильтроэлемент на новый.
[2] Фильтроэлементы "A" должны быть заменены в соответствии с областью применения, но как минимум каждые 6 месяцев. Фильтры с активированным углем нельзя применять в условиях повышенного содержания масла.
[3] При условии, что перед ним установлен "S" фильтр.

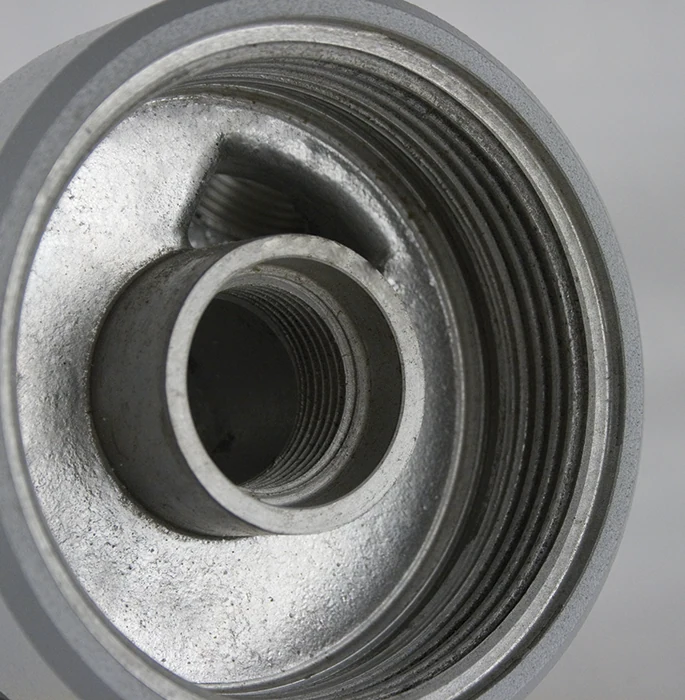

Фотографии и схемы серии

Документация серии

PDFАрхивный каталог REMEZA, 2017: раздел серии

Проверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.

Подбор и заказ оборудования

Цена и наличие

Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.

Доставка по Крыму

Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.

Оплата и гарантия

Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.

Что проверить при подборе оборудования

Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.

Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
