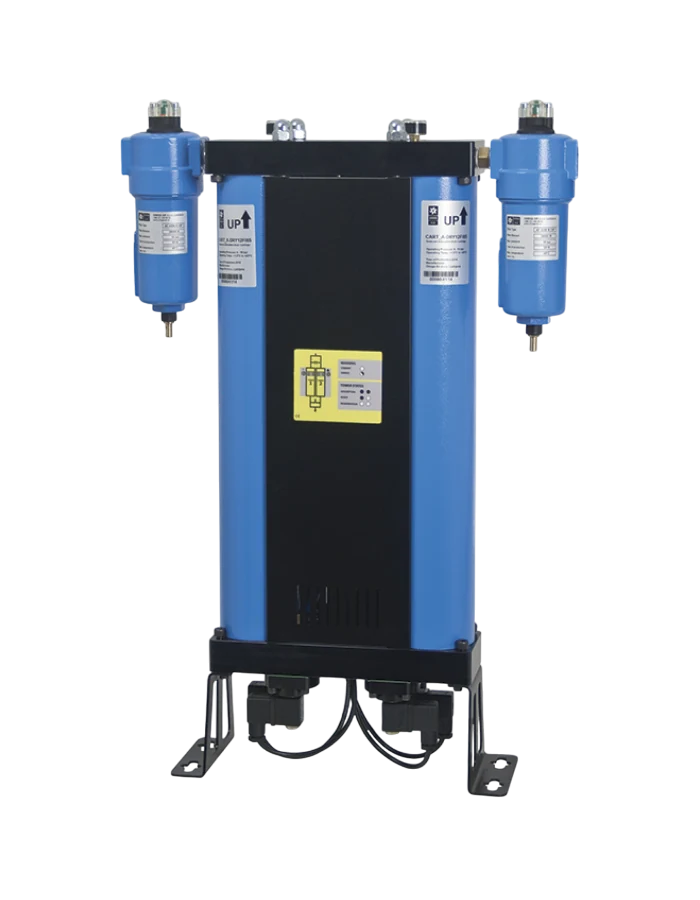

Компактная серия REDC
Адсорбционные осушители для удаления водяного пара из сжатого воздуха. Рабочее давление, требуемая точка росы и номинальный расход сверяются по конкретной серии и модели.
Общие параметры серии
| Рабочее давление | 4 - 16 бар |
|---|---|
| Темп. диапазон | 1,5 - 50 °C |
| Точка росы | -25 / -40 / -70 °C |
| Производительность | 6 - 200 Нм³/ч |
| Напряжение, частота | 230 В, 50/60 Гц |
| Расход электроэнергии | до 30 Вт |
| Класс защиты | IP65 |
| Фильтр (на входе) | супер тонкий, 0,01 мкм |
| Фильтр (на выходе) | пылевой фильтр, 1 мкм |
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
| Тип | Подключение (вход/выход) |
Номинальный поток на входе[1] |
Размеры, мм | Вес | ||||
|---|---|---|---|---|---|---|---|---|
| дюйм | Нм3/ч | A | A* | B | C | C* | кг | |
| REDC 06 | G3/8" | 6 | 339 | 500 | 288 | 100 | 130 | 10,5 |
| REDC 12 | G3/8" | 12 | 573 | 695 | 288 | 100 | 130 | 13,5 |
| REDC 24 | G3/8" | 24 | 1041 | 1085 | 288 | 100 | 130 | 19,0 |
| REDC 35 | G3/8" | 36 | 1509 | 1475 | 288 | 100 | 130 | 27,5 |
| REDC 60 | G3/4" | 60 | 972 | 1085 | 370 | 148 | 170 | 45,0 |
| REDC 75 | G3/4" | 75 | 1167 | 1280 | 370 | 148 | 170 | 53,0 |
| REDC 105 | G3/4" | 117 | 1567 | 1670 | 370 | 148 | 170 | 70,0 |
| REDC 150 | G1" | 150 | 1345 | 1455 | 440 | 198 | 240 | 170,5 |
| REDC 200 | G1" | 200 | 1538 | 1648 | 440 | 198 | 240 | 182,2 |
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ – F1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление [бар] | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Рабочее давление [psi] | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 |
| Корректирующий фактор | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ – F2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура на входе [°C] | 25 | 30 | 35 | 40 | 45 | 50 | |||||||||
| Корректирующий фактор | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 | |||||||||
| ТОЧКА РОСЫ | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [°C] | -25 | -40 | -70 | |||||||||||||
| C₀ | 1,1 | 1,0 | 0,7 | |||||||||||||
Примечания к исполнению и измерениям
- [1] — для 1 бар (а. д.) и 20 °С при 7 бар рабочего давления, температуре на входе 35 °С и температуре точки росы газов под давлением на выходе -40 °С.
- * — Если осушитель поставляется без фильтра, на входе должен быть обеспечен сжатый воздух класса 1 (ISO 8573-1) по твердым частицам и маслу.
Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
