Серия TAC
Адсорбционные колонны TAC с активированным углём для удаления масляных паров и углеводородов. Изготовитель предусматривает предварительную коалесцирующую фильтрацию и последующее удаление угольной пыли.
Общие параметры серии
| Давление | 16 бар |
|---|---|
| Производ-ть | 6 - 2800 Нм³/ч |
| Темп. диапазон | 1,5 - 45 °C |
Модели и исполнения

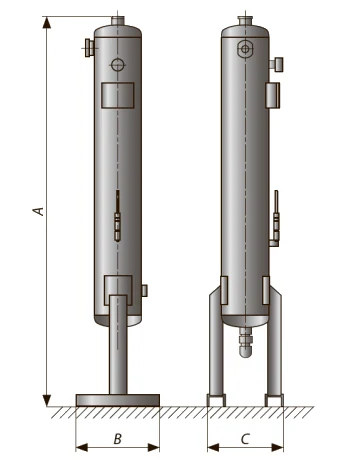

Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
| Модель корпуса / фильтра | Присоединение, в дюймах | Рабочее давление, бар | Производительность / (при 7 бар, вх.д., 20°С), Нм³/ч | Производительность / (при 7 бар, вх.д., 20°С), scfm | Размеры, мм, A | Размеры, мм, B | Размеры, мм, C | Вес, кг | Количество / картриджей |
|---|---|---|---|---|---|---|---|---|---|
| TACm 6 | 3/8 | 16 | 6 | 3,5 | 404 | 188 | 100 | 3,5 | 1 x ø80 |
| TACm 12 | 3/8 | 16 | 12 | 7 | 638 | 188 | 100 | 5,3 | 2 x ø80 |
| TACm 23 | 3/8 | 16 | 24 | 14,1 | 1106 | 188 | 100 | 6,5 | 4 x ø80 |
| TACm 35 | 3/8 | 16 | 36 | 21,1 | 1574 | 188 | 100 | 12 | 6 x ø80 |
| TACm 56 | 1/2 | 16 | 60 | 35,3 | 1106 | 270 | 148 | 15 | 4 x ø129 |
| TACm 70 | 1/2 | 16 | 75 | 44,1 | 1340 | 270 | 148 | 18 | 5 x ø129 |
| TACm 105 | 1/2 | 16 | 105 | 61,8 | 1808 | 270 | 148 | 22 | 7 x ø129 |
| TAC 10 | 3/4 | 16 | 100 | 59 | 1369 | 300 | 261 | 44 | - |
| TAC 18 | 1 | 16 | 175 | 103 | 1380 | 300 | 315 | 51 | - |
| TAC 30 | 1 | 16 | 275 | 162 | 1391 | 338 | 370 | 69 | - |
| TAC 47 | 1 1/2 | 16 | 475 | 280 | 1466 | 432 | 449 | 110 | - |
| TAC 94 | 2 | 16 | 900 | 530 | 1485 | 574 | 580 | 186,5 | - |
| TAC 150 | 2 | 16 | 1500 | 882 | 1586 | 712 | 724 | 310 | - |
| TAC 200 | 3 | 16 | 2200 | 1294 | 1631 | 910 | 852 | 440 | - |
| TAC 240 | 3 | 16 | 2800 | 1646 | 1656 | 1010 | 952 | 586 | - |
| Корректирующие факторы | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление [бар] | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Рабочее давление [psi] | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 |
| Корректирующий фактор | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,0 | 2,13 |
| Корректирующие факторы | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Рабочая температура [°C] | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Корректирующий фактор | 1 | 0,98 | 0,97 | 0,92 | 0,86 | 0,75 | 0,60 | - | - |
Области применения серии
Пищевая промышленность · Производство пластмасс · Электронная техника · Лакокрасочная промышленность · Химическая промышленность · Автомобильная промышленность · Нефтегазохимическая промышленность · Общее промышленное применение

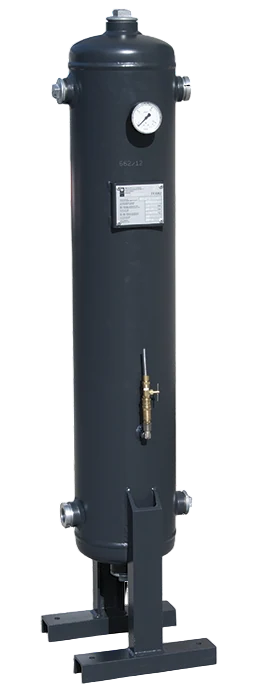

Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
