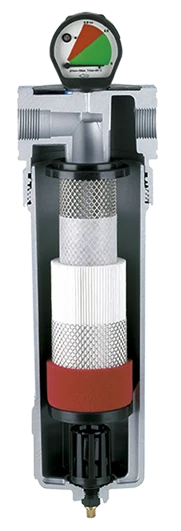

R серия, фильтры в алюминиевом корпусе 16 бар
R серия, фильтры в алюминиевом корпусе 16 бар. Корпус выбирают по давлению, расходу и присоединению. Для серий с таблицами сменных элементов отдельно указаны их обозначения и назначение.
Общие параметры серии
| Давление | 16 бар |
|---|---|
| Производ-ть | 60 - 2760 Нм³/ч |
| Соединение | 3/8’’ - 3’’ |
| Температурный диапазон | 1,5 - 65 °C |
| Стандартный цвет | RAL 5012 |
Модели и исполнения
R 0056Технические характеристикиR 0076Технические характеристикиR 0106Технические характеристикиR 0186Технические характеристикиR 0306Технические характеристикиR 0476Технические характеристикиR 0706Технические характеристикиR 0946Технические характеристикиR 1506Технические характеристикиR 1756Технические характеристикиR 2006Технические характеристикиR 2406Технические характеристики06050 B15Комплектующий элемент06050 PКомплектующий элемент06050 RКомплектующий элемент06050 MКомплектующий элемент06050 SКомплектующий элемент06050 AКомплектующий элемент07050 B15Комплектующий элемент07050 PКомплектующий элемент07050 RКомплектующий элемент07050 MКомплектующий элемент07050 SКомплектующий элемент07050 AКомплектующий элемент07050 A2Комплектующий элемент07050 H2Комплектующий элемент07050 MS2Комплектующий элемент14050 B15Комплектующий элемент14050 PКомплектующий элемент14050 RКомплектующий элемент14050 MКомплектующий элемент14050 SКомплектующий элемент14050 AКомплектующий элемент14050 A2Комплектующий элемент14050 H2Комплектующий элемент14050 MS2Комплектующий элемент12075 B15Комплектующий элемент12075 PКомплектующий элемент12075 RКомплектующий элемент12075 MКомплектующий элемент12075 SКомплектующий элемент12075 AКомплектующий элемент12075 A2Комплектующий элемент12075 H2Комплектующий элемент12075 MS2Комплектующий элемент22075 B15Комплектующий элемент22075 PКомплектующий элемент22075 RКомплектующий элемент22075 MКомплектующий элемент22075 SКомплектующий элемент22075 AКомплектующий элемент22075 A2Комплектующий элемент22075 H2Комплектующий элемент22075 MS2Комплектующий элемент32075 B15Комплектующий элемент32075 PКомплектующий элемент32075 RКомплектующий элемент32075 MКомплектующий элемент32075 SКомплектующий элемент32075 AКомплектующий элемент32075 A2Комплектующий элемент32075 H2Комплектующий элемент32075 MS2Комплектующий элемент50075 B15Комплектующий элемент50075 PКомплектующий элемент50075 RКомплектующий элемент50075 MКомплектующий элемент50075 SКомплектующий элемент50075 AКомплектующий элемент50075 A2Комплектующий элемент50075 H2Комплектующий элемент50075 MS2Комплектующий элемент51090 B15Комплектующий элемент51090 PКомплектующий элемент51090 RКомплектующий элемент51090 MКомплектующий элемент51090 SКомплектующий элемент51090 AКомплектующий элемент76090 B15Комплектующий элемент76090 PКомплектующий элемент76090 RКомплектующий элемент76090 MКомплектующий элемент76090 SКомплектующий элемент76090 AКомплектующий элемент51140 B15Комплектующий элемент51140 PКомплектующий элемент51140 RКомплектующий элемент51140 MКомплектующий элемент51140 SКомплектующий элемент51140 AКомплектующий элемент75140 B15Комплектующий элемент75140 PКомплектующий элемент75140 RКомплектующий элемент75140 MКомплектующий элемент75140 SКомплектующий элемент75140 AКомплектующий элемент
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
Таблица 1 · Области применения:
| модель корпуса / фильтра | Присоединение, дюймы | Макс. давление, бар/psi | производительность / (при 7 бар (и.д.), 20˚C), Нм3/ч | производительность / (при 7 бар (и.д.), 20˚C), scfm | размеры, мм, A | размеры, мм, B | размеры, мм, C | размеры, мм, D | вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| R 0056 | 3/8″ | 16/232 | 60 | 35 | 187 | 88 | 20 | 60 | 0,7 |
| R 0076 | 1/2″ | 16/232 | 78 | 46 | 187 | 88 | 20 | 60 | 0,7 |
| R 0106 | 3/4″ | 16/232 | 120 | 70 | 257 | 88 | 20 | 80 | 0,8 |
| R 0186 | 1″ | 16/232 | 198 | 116 | 263 | 125 | 32 | 100 | 1,8 |
| R 0306 | 1″ | 16/232 | 335 | 197 | 363 | 125 | 32 | 120 | 2,5 |
| R 0476 | 1 1/2″ | 16/232 | 510 | 300 | 461 | 125 | 32 | 140 | 2,5 |
| R 0706 | 1 1/2″ | 16/232 | 780 | 459 | 640 | 125 | 32 | 160 | 3,2 |
| R 0946 | 2″ | 16/232 | 1000 | 588 | 684 | 163 | 43 | 520 | 5,1 |
| R 1506 | 2″ | 16/232 | 1500 | 882 | 935 | 163 | 43 | 770 | 7,1 |
| R 1756 | 2 1/2″ | 16/232 | 1680 | 990 | 935 | 163 | 43 | 770 | 6,9 |
| R 2006 | 3″ | 16/232 | 2160 | 1270 | 795 | 240 | 59 | 630 | 12,9 |
| R 2406 | 3″ | 16/232 | 2760 | 1620 | 1000 | 240 | 59 | 780 | 14,0 |
Таблица 2 · Области применения:
| модель корпуса фильтра | B / спеч.фильтр 15 мкм | P / префильтр 3 мкм | R / префильтр 1 мкм | M / микрофильтр 0,1 мкм | S / микрофильтр 0,01 мкм | A / акт. уголь | A2 / адсорбер (акт. уголь) [1] | H2 / катализатор (гопкалит) [1] | MS2 / молек. сито [1] |
|---|---|---|---|---|---|---|---|---|---|
| R 0056 | 06050 B15 | 06050 P | 06050 R | 06050 M | 06050 S | 06050 A | — | — | — |
| R 0076 | 07050 B15 | 07050 P | 07050 R | 07050 M | 07050 S | 07050 A | 07050 A2 | 07050 H2 | 07050 MS2 |
| R 0106 | 14050 B15 | 14050 P | 14050 R | 14050 M | 14050 S | 14050 A | 14050 A2 | 14050 H2 | 14050 MS2 |
| R 0186 | 12075 B15 | 12075 P | 12075 R | 12075 M | 12075 S | 12075 A | 12075 A2 | 12075 H2 | 12075 MS2 |
| R 0306 | 22075 B15 | 22075 P | 22075 R | 22075 M | 22075 S | 22075 A | 22075 A2 | 22075 H2 | 22075 MS2 |
| R 0476 | 32075 B15 | 32075 P | 32075 R | 32075 M | 32075 S | 32075 A | 32075 A2 | 32075 H2 | 32075 MS2 |
| R 0706 | 50075 B15 | 50075 P | 50075 R | 50075 M | 50075 S | 50075 A | 50075 A2 | 50075 H2 | 50075 MS2 |
| R 0946 | 51090 B15 | 51090 P | 51090 R | 51090 M | 51090 S | 51090 A | — | — | — |
| R 1506 | 76090 B15 | 76090 P | 76090 R | 76090 M | 76090 S | 76090 A | — | — | — |
| R 1756 | 76090 B15 | 76090 P | 76090 R | 76090 M | 76090 S | 76090 A | — | — | — |
| R 2006 | 51140 B15 | 51140 P | 51140 R | 51140 M | 51140 S | 51140 A | — | — | — |
| R 2406 | 75140 B15 | 75140 P | 75140 R | 75140 M | 75140 S | 75140 A | — | — | — |
Таблица 3 · Области применения:
| Параметр | B спеч.фильтр 15 мкм |
P префильтр 3 мкм |
R префильтр 1 мкм |
M микрофильтр 0,1 мкм |
S микрофильтр 0,01 мкм |
A акт. уголь |
A2 адсорбер (акт. уголь) [1] |
H2 катализатор (гопкалит) [1] |
MS2 молек. сито [1] |
|---|---|---|---|---|---|---|---|---|---|
| Класс качества по тв. частицам (ISO 8573-1) | 7 | 6 | 3 | 2 | 1 | 1 [2] | 1 [2] | 1 [2] | 1 |
| Остат. содержание масла (мг/м3) | — | — | — | <0,1 | <0,01 | <0,005 | <0,005 | — | — |
| Класс качества по маслу (ISO 8573-1) | — | — | — | 2 | 1 | 1 | 0/1 | — | — |
| Перепад давления для нового элемента (мбар/psi) | 20 / 0,290 | 10 / 0,145 | 20 / 0,290 | 50 / 0,725 | 80 / 1,160 | 60 / 0,870 | См. специфик. | См. специфик. | <50 / 0,725 |
| Замена фильтроэлем. при перепаде давления (мбар/psi) | [3] | 350 / 5,07 | 350 / 5,07 | 350 / 5,07 | 350 / 5,07 | 6 месяцев [4] | 6 месяцев [4] | 6 месяцев [4] | — |
| Материал фильтра | Спеченная бронза | Акриловое волокно, целлюлоза | Боросиликатн. микроволокно | Боросиликатн. микроволокно | Боросиликатн. микроволокно | Боросиликатн. микроволокно, акт. уголь | Боросиликатн. микроволокно, акт. уголь | Боросиликатн. микроволокно, гопкалит | Боросиликатн. микроволокно, молек. сито |
Таблица 4 · Дополнительные данные
| Рабочее давление (бар) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Рабочее давление (psi) | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 |
| Корректирующий фактор | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Области применения серии
Пищевая промышленность · Производство пластмасс · Электронная техника · Лакокрасочная промышленность · Химическая промышленность · Автомобильная промышленность · Нефтегазохимическая промышленность · Общее промышленное применение
Примечания к исполнению и измерениям
- [2] — При условии, что перед ним установлен «S» фильтр.
- [3] — Фильтроэлемент В может быть очищен при помощи ультразвуковых ванн или очисткой противотоком. Интервалы между очисткой зависят от области применения. При необходимости замените фильтроэлемент на новый.
- [4] — Фильтроэлементы «A, A2, H2», должны быть заменены в соответствии с областью применения, но как минимум каждые 6 месяцев. Фильтры с активированным углем нельзя применять в условиях повышенного содержания масла.
Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
