WOSm серия
Водомасляные сепараторы для обработки конденсата компрессорной системы. Рабочие параметры и исполнение выбираются с учётом состава конденсата и условий эксплуатации.
Общие параметры серии
| Темп. диапазон | 1,5 - 45 °C |
|---|---|
| Соединение | ᶲ8 мм |
| DIBt номер | Z-83.5-31 |
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
| Холодный климат 15°C 60% OB |
Умеренный климат 25°C 60% OB |
Теплый климат 40°C 100% OB |

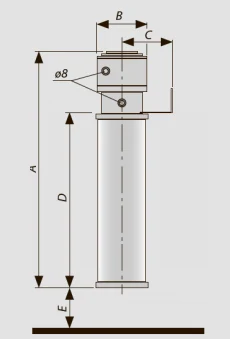

Размеры, мм | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| Макс. адсорбция масла [гр] | 740 | 650 | 370 | 483 | 106 | 80 | 335 | 50 |
| Макс. подача воздуха при атм. давлении [Нм³/мин] [scfm] | 1,23/43,05 | 1,08/37,8 | 0,62/21,9 | 483 | 106 | 80 | 335 | 50 |
| Макс. поток конденсата [л/ч] | 0,57 | 0,90 | 1,91 | 483 | 106 | 80 | 335 | 50 |
| Холодный климат 15°C 60% OB |
Умеренный климат 25°C 60% OB |
Теплый климат 40°C 100% OB |
Размеры, мм | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| Макс. адсорбция масла [гр] | 1520 | 1340 | 770 | 816 | 106 | 80 | 670 | 50 |
| Макс. подача воздуха при атм. давлении [Нм³/мин] [scfm] | 2,54/88,9 | 2,23/78,05 | 1,28/45,2 | 816 | 106 | 80 | 670 | 50 |
| Макс. поток конденсата [л/ч] | 1,19 | 1,87 | 3,96 | 816 | 106 | 80 | 670 | 50 |
Примечания к исполнению и измерениям
- [1] Макс. рабочая температура 65 °C, но когда температура превышает 45 °C, производительность снижается.
- [2] При уносе масла компрессора 2,5 мг/м3. Низкий/высокий унос масла означает пропорционально более высокую/низкую продолжительность эксплуатации (например, если унос масла составляет 5 мг/м3, то продолжительность эксплуатации фильтроэлемента снижается до 2000 часов работы).

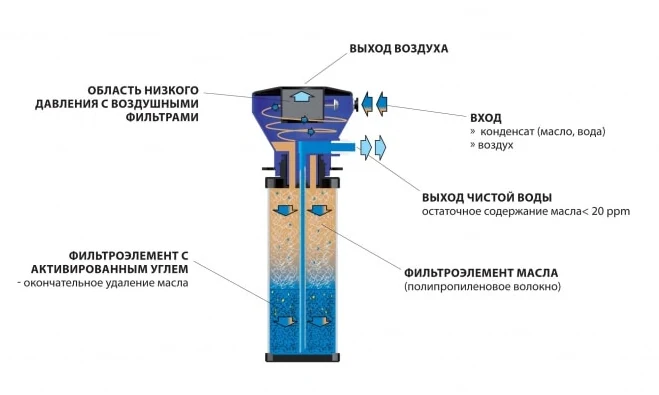

Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
