CKL-HF серия, в алюминиевом корпусе, 50 бар
Циклонные сепараторы для удаления жидкой влаги из сжатого воздуха. Серия выбирается по материалу корпуса, рабочему давлению, расходу и присоединению.
Общие параметры серии
| Давление | 50 бар |
|---|---|
| Производ-ть | 71 - 2760 Нм³/ч |
| Соединение | ½'' - 2'' |
| Темп. диапазон | 1,5 - 65 °C |
| Стандартный цвет | RAL 7040 |
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
| Модель / корпуса / фильтра | Присоединение, DN | Макс. / давление, бар/psi | Производительность / (при 7 бар (и.д.), 20 °C), Нм³/ч | Производительность / (при 7 бар (и.д.), 20 °C), SCFM | Диапазон / рабочих / температур, °C | Диапазон / рабочих / температур, °F | Размеры, мм, A | Размеры, мм, B | Размеры, мм, C | Размеры, мм, D | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CKL-HF 007 | 1/2" | 50/725 | 71 | 42 | 1,5 - 65 | 35 - 149 | 250 | 110 | 30 | 80 | 2,1 |
| CKL-HF 010 | 3/4" | 50/725 | 112 | 66 | 1,5 - 65 | 35 - 149 | 250 | 110 | 30 | 90 | 2,1 |
| CKL-HF 018 | 1" | 50/725 | 204 | 120 | 1,5 - 65 | 35 - 149 | 250 | 110 | 30 | 140 | 2,1 |
| CKL-HF 047 | 1 ½" | 50/725 | 282 | 166 | 1,5 - 65 | 35 - 149 | 535 | 160 | 45 | 260 | 9,5 |
| CKL-HF 070 | 1 ½" | 50/725 | 400 | 235 | 1,5 - 65 | 35 - 149 | 535 | 160 | 45 | 360 | 9,5 |
| CKL-HF 094 | 2" | 50/725 | 494 | 291 | 1,5 - 65 | 35 - 149 | 715 | 160 | 45 | 540 | 12,2 |
| CKL-HF 150 | 2" | 50/725 | 799 | 470 | 1,5 - 65 | 35 - 149 | 715 | 160 | 45 | 550 | 12,2 |
| CKL-HF 200 | 3" | 50/725 | 2160 | 1270 | 1,5 - 65 | 35 - 149 | 862 | 198 | 70 | 620 | 30,4 |
| CKL-HF 240 | 3" | 50/725 | 2760 | 1620 | 1,5 - 65 | 35 - 149 | 1010 | 198 | 70 | 780 | 34,9 |
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление (бар) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
| Рабочее давление (psi) | 44 | 72 | 100 | 145 | 189 | 232 | 290 | 435 | 580 | 725 |
| Корректирующий фактор | 0,50 | 0,75 | 1 | 1,38 | 1,75 | 2,13 | 2,63 | 3,88 | 5,13 | 6,38 |
Области применения серии
Пищевая промышленность · Производство пластмасс · Электронная техника · Лакокрасочная промышленность · Химическая промышленность · Автомобильная промышленность · Нефтегазохимическая промышленность · Общее промышленное применение

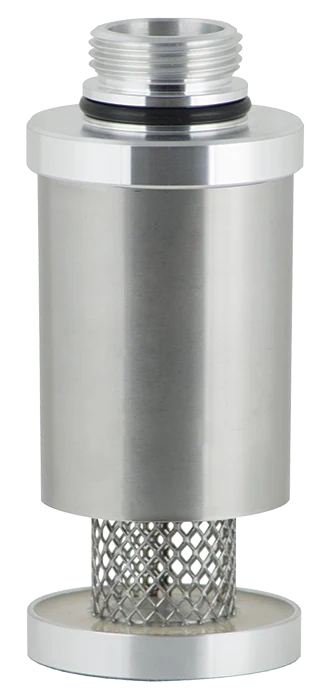

Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
