SFH / SFH SS серия, циклонные сепараторы, 16 бар
Циклонные сепараторы для удаления жидкой влаги из сжатого воздуха. Серия выбирается по материалу корпуса, рабочему давлению, расходу и присоединению.
Общие параметры серии
| Давление | 16 бар |
|---|---|
| Производ-ть | 1760 - 12550 Нм³/ч |
| Соединение | DN80 - DN350 |
| Темп. диапазон | 1,5 - 65 °C |
| Стандартный цвет SFH | RAL 9005 |
| Материал SFH серия | Углеродистая сталь |
| Материал SFH SS серия | Нержавеющая сталь 1.4301 |
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.

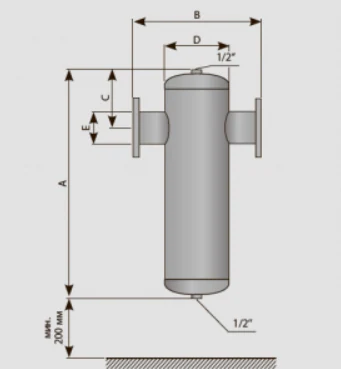

| Модель корпуса / фильтра, Углеродистая сталь | Модель корпуса / фильтра, Нержавеющая сталь | Присоединение, DN | Макс. давление, бар / psi | Производительность / (при 7 бар, 20°C), Нм³/ч | Производительность / (при 7 бар, 20°C), SCFM | Диапазон рабочих температур, °C | Диапазон рабочих температур, °F | Размеры, мм, A | Размеры, мм, B | Размеры, мм, C | Размеры, мм, D | Размеры, мм, E | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFH 029 | SFH SS 029 | 80 | 16/232 | 1760 | 1024 | 1.5 – 65 | 35 – 149 | 720 | 400 | 165 | 219 | 1/2" | 33 |
| SFH 037 | SFH SS 037 | 100 | 16/232 | 2200 | 1307 | 1.5 – 65 | 35 – 149 | 890 | 460 | 236 | 244 | 1/2" | 45 |
| SFH 066 | SFH SS 066 | 125 | 16/232 | 3940 | 2331 | 1.5 – 65 | 35 – 149 | 980 | 550 | 250 | 273 | 1" | 58 |
| SFH 088 | SFH SS 088 | 150 | 16/232 | 5300 | 3108 | 1.5 – 65 | 35 – 149 | 1040 | 570 | 250 | 300 | 1" | 81 |
| SFH 097 | SFH SS 097 | 200 | 16/232 | 5820 | 3426 | 1.5 – 65 | 35 – 149 | 1110 | 690 | 265 | 350 | 1" | 107 |
| SFH 142 | SFH SS 142 | 250 | 16/232 | 8520 | 5015 | 1.5 – 65 | 35 – 149 | 1330 | 800 | 360 | 480 | 1" | 207 |
| SFH 180 | SFH SS 180 | 300 | 16/232 | 10770 | 6357 | 1.5 – 65 | 35 – 149 | 1470 | 820 | 408 | 550 | 1" | 280 |
| SFH 209 | SFH SS 209 | 350 | 16/232 | 12550 | 7381 | 1.5 – 65 | 35 – 149 | 1670 | 920 | 471 | 622 | 1" | 379 |
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление (бар) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Рабочее давление (psi) | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 |
| Корректирующий фактор | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Области применения серии
Пищевая промышленность · Производство пластмасс · Электронная техника · Лакокрасочная промышленность · Химическая промышленность · Автомобильная промышленность · Нефтегазохимическая промышленность · Общее промышленное применение
Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
