CS / CS SS серия, сварные циклонные сепараторы, 16 бар
Циклонные сепараторы для удаления жидкой влаги из сжатого воздуха. Серия выбирается по материалу корпуса, рабочему давлению, расходу и присоединению.
Общие параметры серии
| Давление | 16 бар |
|---|---|
| Производ-ть | 840 - 7440 Нм³/ч |
| Соединение | DN65 - DN200 |
| Темп. диапазон | 1,5 - 65 °C |
| Стандартный цвет CS | RAL 9005 |
| Материал CS серия | Углеродистая сталь |
| Материал CS SS серия | Нержавеющая сталь 1.4301 |
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
| Модель корпуса / фильтра, углеродистая / сталь | Модель корпуса / фильтра, нержавеющая / сталь | Присоединение, DN | Макс. / давление, бар / psi | Производительность, Нм³/ч | Производительность, SCFM | Диапазон рабочих / температур, °C | Диапазон рабочих / температур, °F | Размеры, мм, A | Размеры, мм, B | Размеры, мм, C | Размеры, мм, D | Размеры, мм, E | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS 14 | CS SS 14 | 65 | 16 / 232 | 840 | 495 | 1,5 – 65 | 35 – 149 | 613 | 153 | 302 | 45 | 1/2" | 21 |
| CS 28 | CS SS 28 | 80 | 16 / 232 | 1710 | 1005 | 1,5 – 65 | 35 – 149 | 745 | 182 | 302 | 35 | 1/2" | 26 |
| CS 62 | CS SS 62 | 125 | 16 / 232 | 3720 | 2190 | 1,5 – 65 | 35 – 149 | 1041 | 280 | 390 | 37 | 1/2" | 56 |
| CS 88 | CS SS 88 | 150 | 16 / 232 | 5280 | 3110 | 1,5 – 65 | 35 – 149 | 1298 | 330 | 489 | 50 | 1/2" | 94 |
| CS 124 | CS SS 124 | 200 | 16 / 232 | 7440 | 4380 | 1,5 – 65 | 35 – 149 | 1506 | 436 | 619 | 52 | 1/2" | 147 |
| CS 238 | CS SS 238 | 300 | 16 / 232 | 14280 | 8404 | 1,5 – 65 | 35 – 149 | 1673 | 504 | 805 | 91 | 1/2" | 290 |
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление (бар) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Рабочее давление (psi) | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 |
| Корректирующий фактор | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Области применения серии
Пищевая промышленность · Производство пластмасс · Электронная техника · Лакокрасочная промышленность · Химическая промышленность · Автомобильная промышленность · Нефтегазохимическая промышленность · Общее промышленное применение

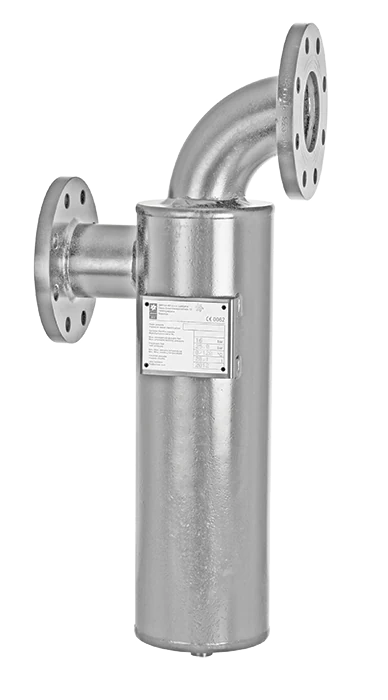

Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
