Адсорбционные осушители холодной регенерации, серия REMEZA RED
Адсорбционные осушители для удаления водяного пара из сжатого воздуха. Рабочее давление, требуемая точка росы и номинальный расход сверяются по конкретной серии и модели.
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.

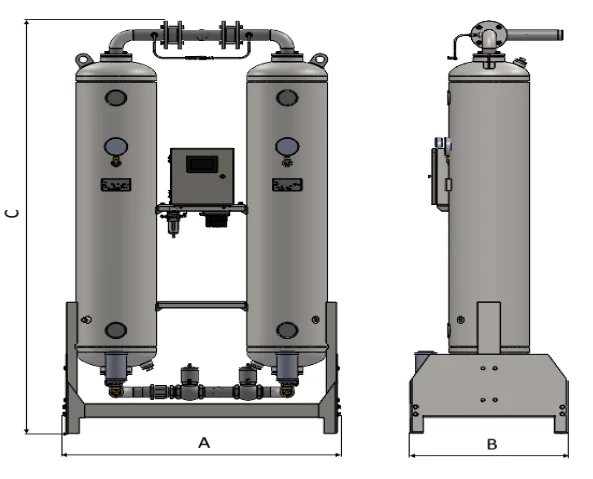

| МОДЕЛЬ | Макс. раб. давление, бар | Присоединение / вход/выход, DN | Производительность*, м3/мин | Производительность*, м3/ч | Габариты, мм, A | Габариты, мм, B | Габариты, мм, C | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| RED 35 | 16 | G 1" | 0,6 | 35 | 830 | 560 | 1 380 | 125 |
| RED 70 | 16 | G 1" | 1,2 | 70 | 830 | 560 | 1 415 | 171 |
| RED 100 | 16 | G 1" | 1,7 | 100 | 830 | 560 | 1 565 | 188 |
| RED 160 | 16 | G 1" | 2,7 | 160 | 830 | 560 | 2 165 | 253 |
| RED 290 | 16 | G 1 1/2" | 4,8 | 290 | 1140 | 710 | 2 310 | 408 |
| RED 420 | 16 | G 2" | 7,0 | 420 | 1240 | 710 | 2 070 | 548 |
| RED 510 | 16 | G 2" | 8,5 | 510 | 1240 | 710 | 2 370 | 631 |
| RED 660 | 16 | G 2" | 11,0 | 660 | 1240 | 710 | 2 400 | 813 |
| Интервал обслуживания | |
|---|---|
| 1 раз в год | замена фильтров |
| 1 раз в 2 года | обслуживание пневматических клапанов, замена глушителя, обратных клапанов |
| 1 раз в 4 года | замена адсорбента и поточных фильтров |
| Опции | Обозначение |
|---|---|
| Контроль точки росы | PDP |
| Рабочее давление (бар) | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Корректирующий фактор С | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
| Температура на входе (С) | 25 | 30 | 35 | 40 | 45 | 50 |
| Корректирующий фактор С | 1 | 1 | 1 | 0,97 | 0,97 | 0,8 |
| Температура на входе (С) | -25 | -40 |
| Корректирующий фактор С | 1,1 | 1 |
Области применения серии
Пищевая промышленность · Электронная техника · Химическая промышленность
Примечания к исполнению и измерениям
- * при 1 бар(абс.) и 20℃, давление на входе в осушитель 7 бар(изб.), температура воздуха на входе в осушитель 35℃.
- Точка росы под давление на выходе из осушителя: -40°C.
- Точка росы - корректирующие факторы

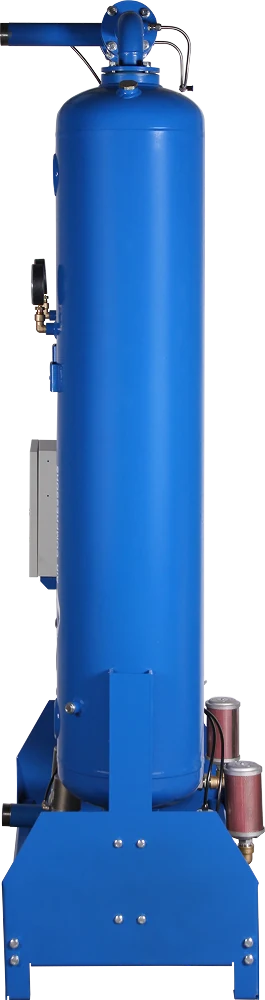

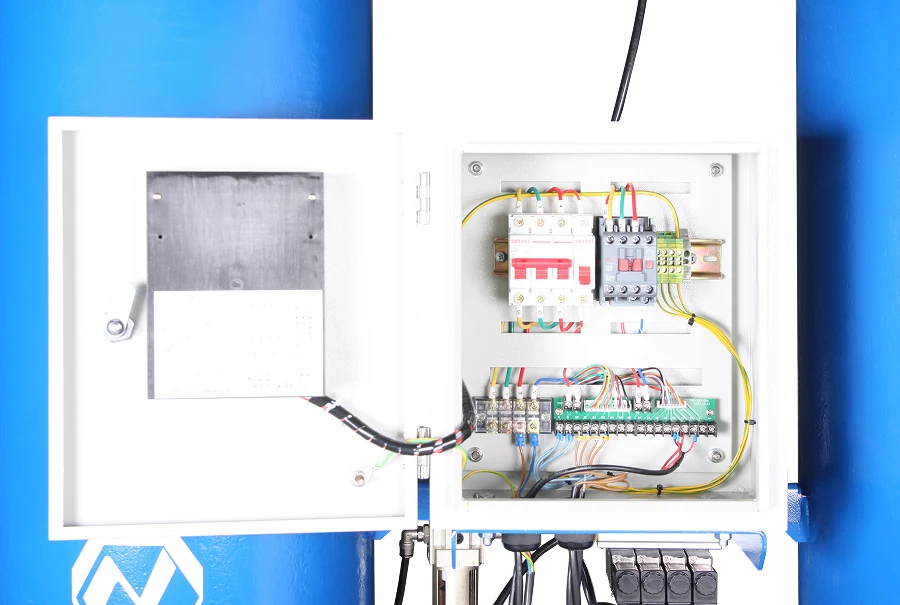

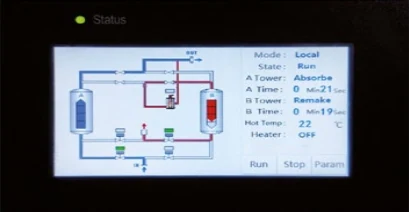

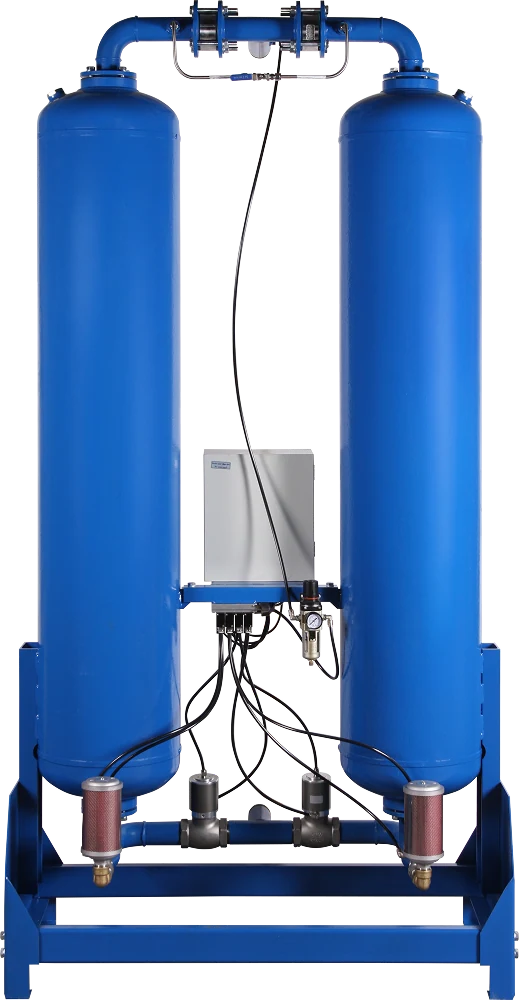

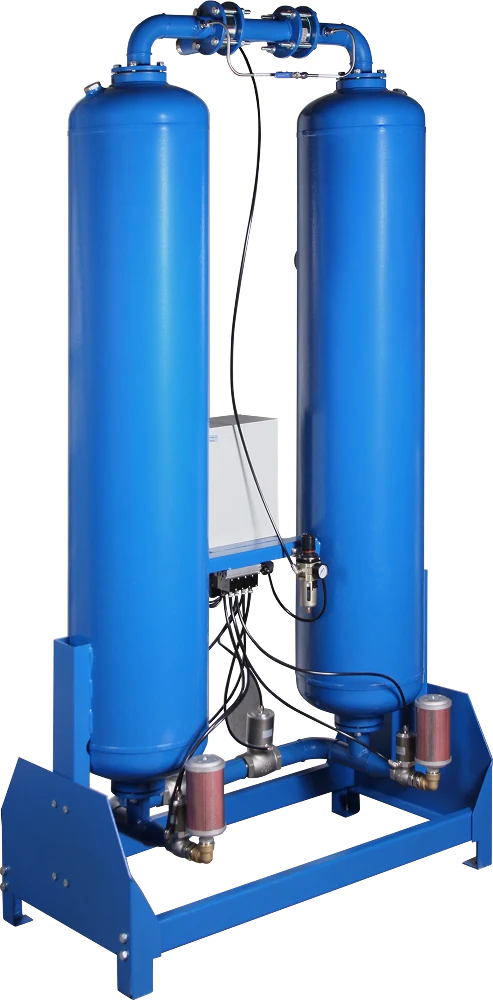

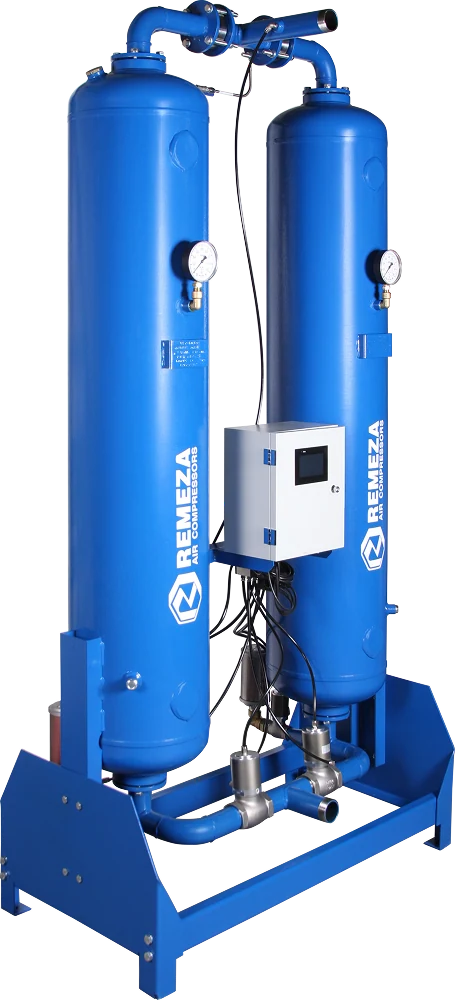

Фотографии и схемы серии
Документация серии
PDFАрхивный каталог REMEZA, 2017: раздел серииПроверьте применимость документа к полному обозначению оборудования. Архивная редакция не подтверждает актуальные цены, наличие и комплектацию.
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
