Спиральные компрессоры Серия КС
Безмасляные спиральные компрессоры серии КС. В таблицах представлены варианты с разной производительностью, объёмом ресивера и оснащением осушителем.
Общие параметры серии
| Давление | 8 - 10 бар |
|---|---|
| Производ-ть | 175 - 3280 л/мин |
| Мощность | 2,2 - 30 кВт |
Модели и исполнения
Таблицы параметров и размеров
Обозначения вариантов в скобках и через дробь сохранены по оригиналу. При выборе исполнения сопоставляйте давление, производительность и комплектацию в одной строке.
| МОДЕЛЬ | Объём ресивера, литров | Давление, бар | Производительность, л/мин | Мощность, кВт | Уровень шума, ДБ | Масса, кг | Габариты / (ДхШхB), мм | Выход G |
|---|---|---|---|---|---|---|---|---|
| КС3-8(10)А | - | 8/10 | 200/175 | 2,2 | 62 | 110 | 790 х 550 х 765 | G1/2 |
| КС3-8(10)АМ | - | 8/10 | 170/150 | 2,2 | 62 | 130 | 1100 х 550 х 800 | G1/2 |
| КС3-8(10) | - | 8/10 | 250/215 | 2,2 | 62 | 115 | 790 х 550 х 765 | G1/2 |
| КС3-8(10)М | - | 8/10 | 210/180 | 2,2 | 62 | 130 | 1100 х 550 х 800 | G1/2 |

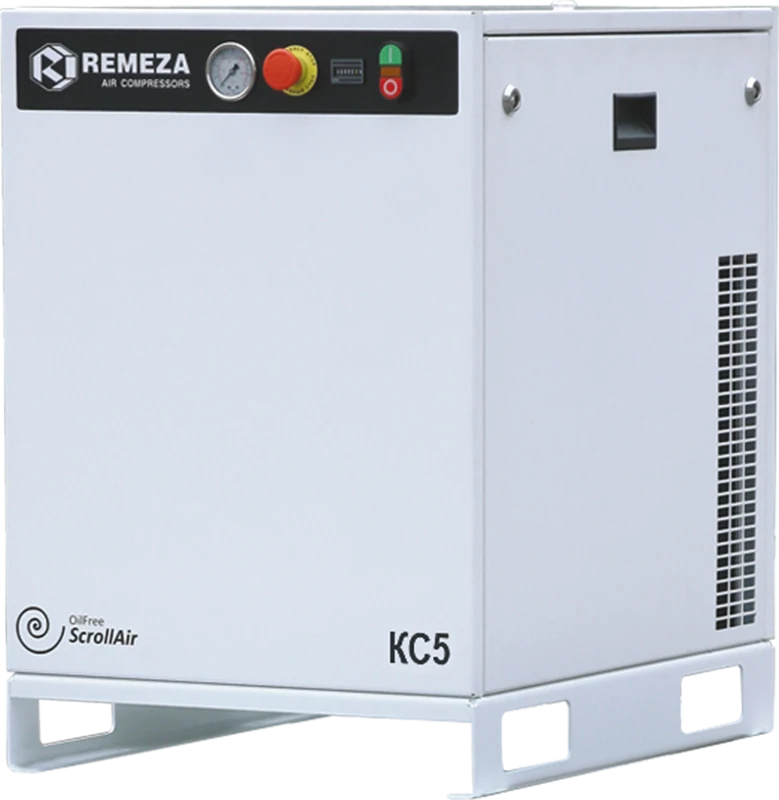

| КС5-8(10) | - | 8/10 | 410/345 | 4,0 | 63 | 125 | 790 х 550 х 765 | G1/2 |
| КС5-8(10)М | - | 8/10 | 350/300 | 4,0 | 63 | 145 | 1100 х 550 х 800 | G1/2 |
| КС7-8(10) | - | 8/10 | 605/470 | 5,5 | 64 | 210 | 980 x 670 x 1020 | G3/4 |
| КС7-8(10)М | - | 8/10 | 520/400 | 5,5 | 64 | 245 | 1300 x 670 x 1020 | G3/4 |
| КС10-8(10) | - | 8/10 | 820/700 | 7,5 | 65 | 220 | 980 х 670 х 1020 | G3/4 |
| КС10-8(10)М | - | 8/10 | 700/600 | 7,5 | 65 | 255 | 1300 х 670 х 1020 | G3/4 |
| МОДЕЛЬ | Объём ресивера, литров | Давление, бар | Производительность, л/мин | Мощность, кВт | Уровень шума, ДБ | Масса, кг | Габариты / (ДхШхB), мм | Выход G |
|---|---|---|---|---|---|---|---|---|

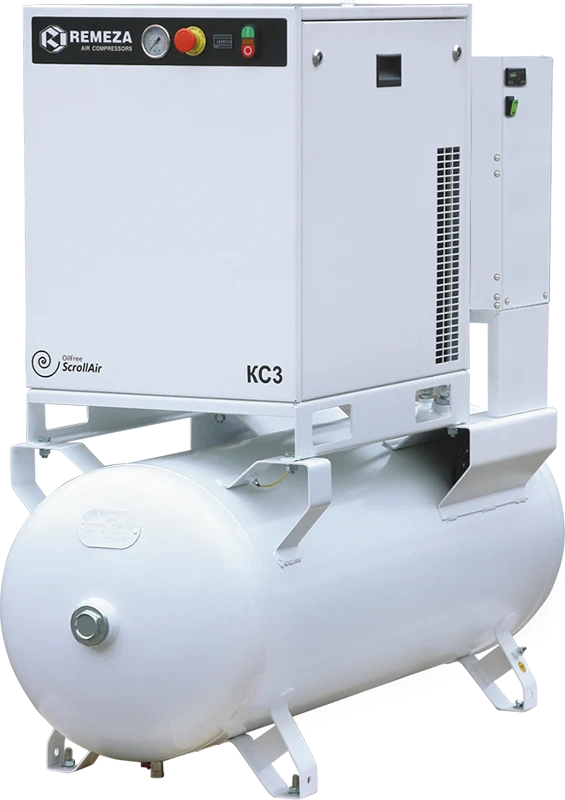

| КС3-8(10)-270А | 270 | 8/10 | 200/175 | 2,2 | 62 | 215 | 1600 х 600 х 1360 | G1/2 |
| КС3-8(10)-270АД | 270 | 8/10 | 200/175 | 2,2 | 62 | 250 | 1600 х 600 х 1360 | G3/4 |
| КС3-8(10)-270АМ | 270 | 8/10 | 170/150 | 2,2 | 62 | 230 | 1600 х 600 х 1360 | G1/2 |
| КС3-8(10)-270 | 270 | 8/10 | 250/215 | 2,2 | 62 | 220 | 1600 х 600 х 1360 | G1/2 |
| КС3-8(10)-270Д | 270 | 8/10 | 250/215 | 2,2 | 62 | 255 | 1600 х 650 х 1360 | G3/4 |
| КС3-8(10)-270М | 270 | 8/10 | 210/180 | 2,2 | 62 | 230 | 1600 х 600 х 1360 | G1/2 |
| КС5-8(10)-270 | 270 | 8/10 | 410/345 | 4 | 63 | 240 | 1600 х 600 х 1360 | G1/2 |
| КС5-8(10)-270Д | 270 | 8/10 | 410/345 | 4 | 63 | 275 | 1600 х 650 х 1360 | G3/4 |
| КС5-8(10)-270М | 270 | 8/10 | 350/300 | 4 | 63 | 245 | 1600 х 600 х 1360 | G1/2 |
| КС7-8(10)-270 | 270 | 8/10 | 605/470 | 5,5 | 64 | 310 | 1600 х 670 х 1615 | G3/4 |
| КС7-8(10)-270Д | 270 | 8/10 | 605/470 | 5,5 | 64 | 345 | 1600 х 670 х 1615 | G3/4 |
| КС7-8(10)-270М | 270 | 8/10 | 520/400 | 5,5 | 64 | 340 | 1600 х 670 х 1615 | G3/4 |
| КС10-8(10)-270 | 270 | 8/10 | 820/700 | 7,5 | 65 | 320 | 1600 х 670 х 1615 | G3/4 |
| КС10-8(10)-270Д | 270 | 8/10 | 820/700 | 7,5 | 65 | 355 | 1600 х 670 х 1615 | G3/4 |
| КС10-8(10)-270М | 270 | 8/10 | 700/600 | 7,5 | 65 | 350 | 1600 х 670 х 1615 | G3/4 |
| МОДЕЛЬ | Объём ресивера, литров | Давление, бар | Производительность, л/мин | Мощность, кВт | Уровень шума, ДБ | Масса, кг | Габариты / (ДхШхB), мм | Выход G |
|---|---|---|---|---|---|---|---|---|
| КС5-8(10)-500Т | 500 | 8/10 | 820/690 | 4,0+4,0 | 68 | 410 | 1960 x 620 x 1450 | G1/2 |
| КС5-8(10)-500ТМ | 500 | 8/10 | 700/600 | 4,0+4,0 | 68 | 450 | 1960 x 1000 x 1450 | G1/2 |

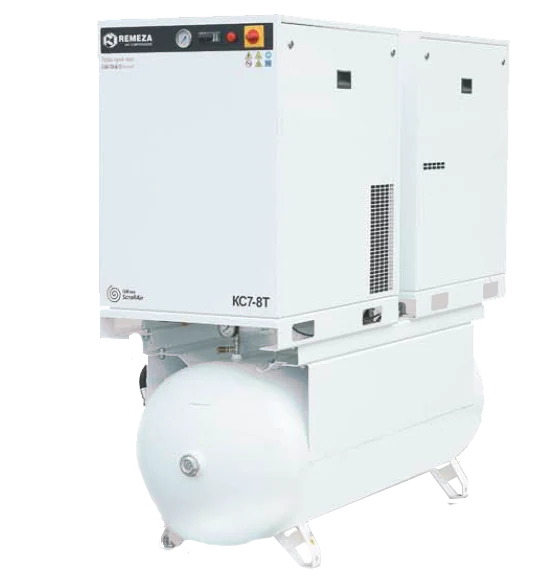

| КС7-8(10)-500Т | 500 | 8/10 | 1210/940 | 5,5+5,5 | 69/72 | 590 | 2050 х 670 х 1780 | G3/4 |
| КС7-8(10)-500ТМ | 500 | 8/10 | 1040/800 | 5,5+5,5 | 69 | 640 | 2050 х 1020 х 1780 | G3/4 |
| КС10-8(10)-500Т | 500 | 8/10 | 1640/1400 | 7,5+7,5 | 70 | 610 | 2050 х 670 х 1780 | G3/4 |
| КС10-8(10)-500ТМ | 500 | 8/10 | 1400/1200 | 7,5+7,5 | 70 | 660 | 2050 х 1020 х 1780 | G3/4 |
| МОДЕЛЬ | Объём ресивера, литров | Давление, бар | Производительность, л/мин | Мощность, кВт | Уровень шума, ДБ | Масса, кг | Габариты / (ДхШхB), мм | Выход G |
|---|---|---|---|---|---|---|---|---|
| КС7-8(10)B3 | - | 8/10 | 1815/1410 | 5,5 х 3 | 68 | 750 | 1800 х 800 х 2100 | G1 1/2 |
| КС7-8(10)B4 | - | 8/10 | 2420/1880 | 5,5 х 4 | 68 | 850 | 1800 х 800 х 2100 | G1 1/2 |
| КС10-8(10)B3 | - | 8/10 | 2460/2100 | 7,5 х 3 | 69 | 770 | 1800 х 800 х 2100 | G1 1/2 |
| КС10-8(10)B4 | - | 8/10 | 3280/2800 | 7,5 х 4 | 69 | 900 | 1800 х 800 х 2100 | G1 1/2 |
Области применения серии
Медицинские учреждения · Пищевая промышленность · Электронная техника · Общее промышленное применение · Фармацевтическая промышленность
Примечания к исполнению и измерениям
- Д – с осушителем воздуха холодильного (рефрижераторного) типа.
- М – с осушителем мембранного типа, температура точки росы -20ºС.
- Т – тандем (два компрессора на одном ресивере).
Фотографии и схемы серии
Подбор и заказ оборудования
Цена и наличие
Запросите предложение с указанием модели и количества. Наличие, цену и срок поставки уточняем для выбранного исполнения.
Доставка по Крыму
Укажите город и адрес получения. Возможность, стоимость и срок доставки согласовываем с учётом габаритов и состава заказа.
Оплата и гарантия
Условия оплаты, гарантия и комплект документов определяются для конкретного оборудования и фиксируются в предложении и документах заказа.
Что проверить при подборе оборудования
Требуемый расход и давление, режим работы, параметры электросети, условия установки и требования к качеству сжатого воздуха. Для осушителя и фильтров дополнительно укажите температуру воздуха на входе; для ресивера — объём и рабочее давление.
Обозначения одной серии могут отличаться исполнением и комплектацией. Проверяйте параметры конкретной модели перед заказом.
